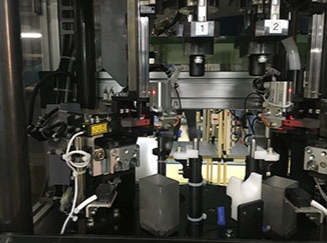

手机侧键自动化贴装设备是实现智能手机侧键（音量键、电源键等）高精度、高效率装配的核心装备，其技术演进直接服务于消费电子行业对一致性、产能与良率的严苛需求。

一、核心功能与性能指标

‌微米级定位精度‌：确保侧键（塑料/金属材质）与手机中框开孔完美匹配，贴合精度达±0.05mm，消除按键偏移或翘曲问题。

‌高效产能输出‌：多工位并行设计支持单机产能3000-5000pcs/h，满足规模化量产需求；部分设备采用双贴装头或"一拖二"布局提升效率。

‌全流程质量管控‌：集成视觉检测系统实时校验贴装坐标、胶量覆盖（如点胶工艺）及平整度（精度0.005mm），自动剔除不良品并生成追溯数据。

二、技术架构与工作流程

‌典型流程‌：供料→视觉定位→贴装→检测

‌供料模块‌：振动盘/载带精准分离侧键，传送带配合定位夹具固定中框（±0.1mm防偏移）。

‌智能视觉定位‌：高分辨率CCD（≥500万像素）识别中框标记点与侧键特征，基于边缘检测算法动态补偿位置偏差。

‌贴装执行系统‌

‌真空吸嘴贴装头‌：吸附背胶侧键，Z轴压力传感器控制5-10gf贴合力度。

‌点胶复合头‌：集成螺杆阀精确点胶（0.1-0.3mg），避免溢胶或缺胶，适配UV胶/502胶等防水材料。

‌闭环检测机制‌，二次视觉校验按键位置与胶线完整性，联动气吹机构实时分拣不良品。

三、关键技术突破点

‌精密运动控制‌：直线电机+光栅尺闭环驱动，重复定位精度±0.02mm；磁悬浮技术进一步缩减误差。

‌柔性化适配能力‌：模块化供料设计快速切换不同尺寸/形状侧键（圆形/方形按键）。软件定义检测模板，支持多机型一键切换。

‌AI驱动质控升级‌：深度学习算法（如CNN）识别微观缺陷（胶水不均、结构不良），实现不良类型自动分类。

四、行业应用与演进方向

‌核心场景‌：智能手机音量键/电源键装配线，可扩展至耳机孔塞、传感器贴装。

‌发展趋势‌：

‌精度与效率跃迁‌：3D视觉定位+磁悬浮电机推动误差降至±0.02mm，产能突破5000pcs/h。

‌绿色智能制造‌：环保UV胶应用与低能耗驱动系统降低生产碳足迹。

‌零调试柔性产线‌：AI参数自优化支持"黑灯工厂"级无人化生产。

该设备的技术迭代将持续响应智能手机轻薄化、多功能化需求，通过智能化与柔性化革新提升电子制造业核心竞争力。
